Ručni javljači>> Konvencionalni ručni javljači СCP-E -IS

Konvencionalni ručni javljač eksplozivno otporan СCP-E-IS



Opis proizvoda i tehničke karakteristike



СCP-E-IS je konvencionalni eksplozivno otporniо požarni uređaj. Njegova svrha je pri aktiviranju   da pošalje signal do centrale za neposredno aktiviranje alarmnih izlaza. Pogodan za ugradnju u eksplozivna područja na konvencionalnoj zoni, koji su izvan eksplozivne oblasti.

Konvencionalni eksplozivno otporni ručni javljač СCP-E-IS je projektovan za kabl preseka do 2.5 mm² i nudi se u kompletu sa montažnom kutijom. Može da bude dostavljen sa staklenim elementom umesto plastike. Postoji u dve boje - crvenoj i zutoj.

СCP-E-IS se proizvodi u skladu sa Britanskim standardom BS5839, kao i industrijskim standardom KAS.

Tehničke karakteristike:

Radni napon

15- 30Vd.c.

Radna temperatura

от -10ºC до +55ºC

Temperatura skladištenja

od -30ºC do +70ºC

Klasifikacija po ATEX

II IG Eex ia IIC T4

Maksimalna vlažnost

95% RH bez kondenza (pri 40ºC)

Stepen zaštite od prašine i vlage

IP24

Boja / materijal

Crvena i žuta / polikarbonat

Težina (g) i razmera (mm)

CCP-E-IS napravljen: 93g / 88x88x20 mm

CCP-E-IS za montažu: 173g / 88x88x52 mm

 Varijante proizvoda

Konevncionalni eksplozivno otporan ručni javljač СCP-E-IS Hochiki se nudi u dve boje: crveni i žuti. Može da bude dostavljen sa staklenim elementom umesto plastike.Postoji u sledećim modelima:

СCP- E-IS

crvena boja

СCP-E-IS /Y

boja žuta

 Smernice za projektovanje i ugradnju

Konvencionalni eksplozivno otporan ručni javljač СCP-E-IS su pogodni za instalaciju u opasnim sredinama kategorije 1,2 ili 3, sa maksimalnom temperaturom okoline sredine do 55 ° С

Kategorija 1 - gde je zapaljiva atmosfera prisutna neprekidno ili više od 1000 sati godišnje.
Kategorija 2 - gde je zapaljiva atmosfera prisutna povremeno ili više od 10, ili manje od 1000 sati godišnje.
Kategorija 3 - zapaljiva atmosfeea je prisutna manje od 10 sati godišnje.

Ovaj proizvod se koristi za:

  • Prevenciju povrede ili oštećenja prilikom direktnog kontakta
  • Ne emituju površinsku toplotu ili zračenje koji mogu da izazovu požar u opasnom okruženju/li>
  • Ne eliminiše sve električne opasnosti
  • Ne izaziva opasne uslove pri alarmu ili preopterećenju

Na jednu zonu je moguće vezati do 20 eksplozivno otpornih SLR-E-IS – 20 SLR-E-IS eksplozivno otporni dimno-optički detektor dima sa YBN-R / 4 osnovom ili 20 DCD-1E-IS eksplozivno otpornik termodiferencijalnih detektora ili kombinacija ta dva tipa detektora

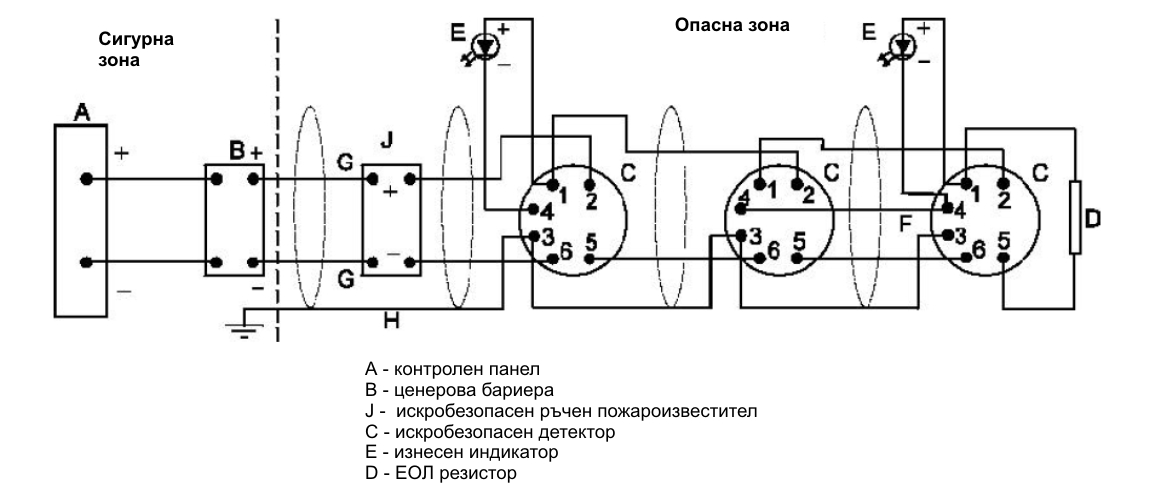

Detektori i osnove se koriste obavezno u kombinaciji sa Zener barijerom ili galvanskim izolatorom.













  • Čovek ne treba da se kreće duže od 45m evakuacionim putem, da bi dosegao do ručnog javljača.
  • Ručni javljač se montira pored svakih evakuacionih vrata

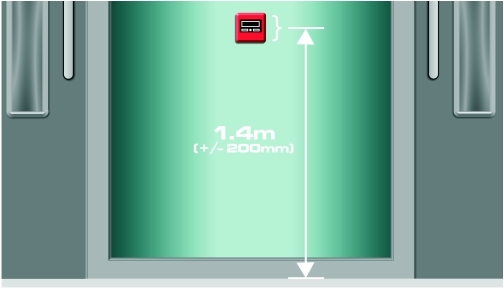

  • Ručni javljač treba da bude pozicioniran   на 1.4m (+/- 200mm) od poda.

Инструкция за монтаж

Съвместими продукти

Съвместими контролни панели:

Ръчният взривозащитен пожароизвестител СCP-E-IS може да бъде свързан към повечето съществуващи на пазара конвенционални контролни панели, включително следните видове предлагани от „Сектрон” ООД панели:

Конвенционални контролни панели Kentec (Великобритания), серии Sigma CP, 3000 и 3200

Конвенционални контролни панели Terofire (Великобритания), серии Saffire и Multizone

Конвенционални контролни панели Paradox Hellas (Гърция), серия Matrix 2000



Приложими документи

ISO 9001:2000 на производител
Сертификати: BS5839
Експертно заключение от НСПАБ
Продуктова брошура /англ. език/
